Yapısal BIM modelleme
Betonarme yapıları Revit Structure üzerinde, proje gereksinimlerine ve teslim kapsamına uygun olarak modelliyoruz.
Teslim kapsamını incele ↗STRUCTURAL DETAILING & BIM STUDIO
Deneyimle şekillenen.
Teknolojiyle ilerleyen.
Karmaşık yapılardan uygulanabilir detaylara.
35 yılı aşkın betonarme proje deneyimini dijital üretimle birleştiriyor,
projelerinizi modelden sahaya taşıyoruz.
+İnsan uzmanlığı. Akıllı üretim. Uygulanabilir detay.
AKSVERO / SPATIAL STUDY01 — ABUTMENT
GERÇEK PAFTADAN · 3D SUNUM
Detayları keşfet ↗Her açıdan, detay.
↔ Sürükle · Çift tıkla: detaya yaklaş
Paftadan yorumlanan sunum modeli · Uzman doğrulaması bekliyor.
Büyük ölçekli işler.
Detayına kadar uzmanlık.
Detayına kadar uzmanlık.
35+Kurucu uzmanımızın sektör deneyimi
TR ↗ USTürkiye ve ABD’de şirket altyapısı
Revit / AutoCADModelleme & uygulama detayları
01 / UZMANLIKTEK BİR DETAYDAN, TÜM PROJEYE.
Her ölçekte.
Aynı hassasiyet.
Bir temelin donatısından bir viyadüğün bütününe; yapısal modelleme, detaylandırma ve koordinasyon için deneyimli çözüm ortağınız.
Donatı & uygulama paftaları
Verilen tasarım ve donatı bilgilerini; temel, kolon, kiriş ve döşemeler için sahada okunabilir imalat detaylarına dönüştürüyoruz.
Teslim kapsamını incele ↗Koordinasyon & teknik inceleme
Mimari–yapısal uyumu, proje içi tutarlılığı ve detayların uygulanabilirliğini inceliyor; bulguları izlenebilir şekilde raporluyoruz.
Teslim kapsamını incele ↗AKSVERO / EXPERIENCEEXPLORE. UNDERSTAND. BUILD.
Uzmanlığı izlemeyin.
Deneyimleyin.
Gerçek paftalardaki teknik ilişkileri keşfedin; değişikliklerin bağlı çıktılara etkisini inceleyin.
LIVE SHOWROOMTEKNİK İNCELEME STÜDYOSUPAFTALAR + ÖRNEK SENARYOLAR
EXPERT EYE / EVIDENCE FIRSTÇizimde görüneni.
Çizimde görüneni.
Uygulamada gerekecek olanı.
Gerçek paftalar üzerinden dört teknik inceleme. Her başlıkta kaynak bilgi, kontrol zinciri ve tamamlanması gereken girdiler ayrı gösterilir.
Gerçek proje paftası · Antet kaldırıldı
MODEL → DETAIL → DELIVERYST—004 / M01
C—01 kolonunu seçerek ilgili çıktıya geçin.
REVISION INTELLIGENCE / DEPENDENCY REVIEWÇizgi değişir.
Çizgi değişir.
Bağlı bütün işler etkilenir.
Bir değişikliğin modelden paftaya, listeden teslim kaydına kadar inceleme kapsamını açın. Gerçek pafta üzerinde hazırlanmış etki senaryolarıdır; iki gerçek revizyonun karşılaştırması değildir.
KAYNAK → İNCELEME KATMANI
İşaretler inceleme bölgelerini anlatır; ölçülü bir geometri değişikliği göstermez.
↳ Örnek üzerinden keşfedin. Kendi projeniz üzerinden konuşalım.
02 / PROJE SHOWROOMDENEYİM ALANLARIMIZA BİR BAKIŞ
Yapının arkasındaki
düşünce ve detay.
Gerçek projeden seçili bir paftayı inceleyin; ardından farklı iş kapsamlarını anlatan temsili çalışmaları keşfedin.
PROJECT EXPERIENCE / 001GERÇEK PROJEDEN SEÇİLİ PAFTA

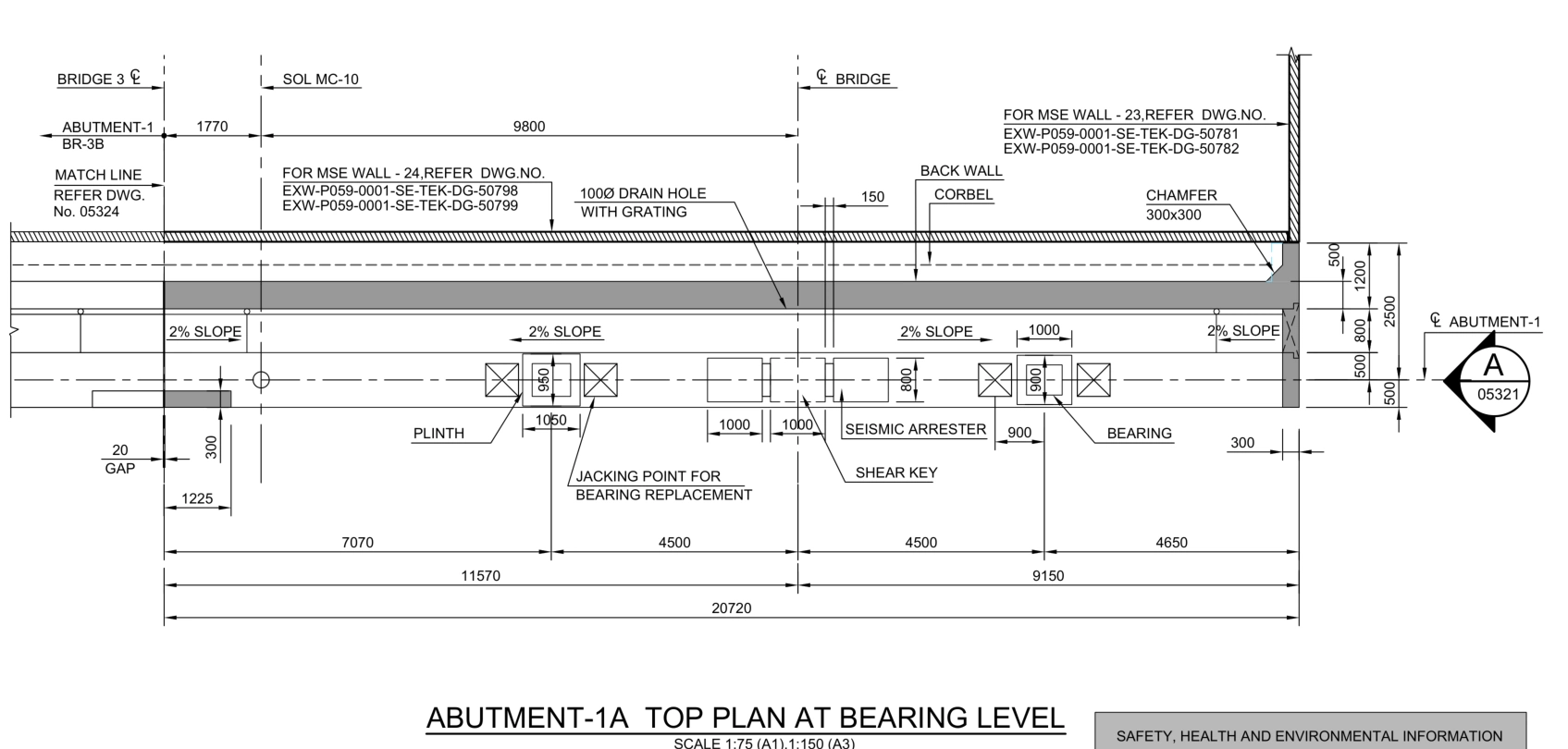

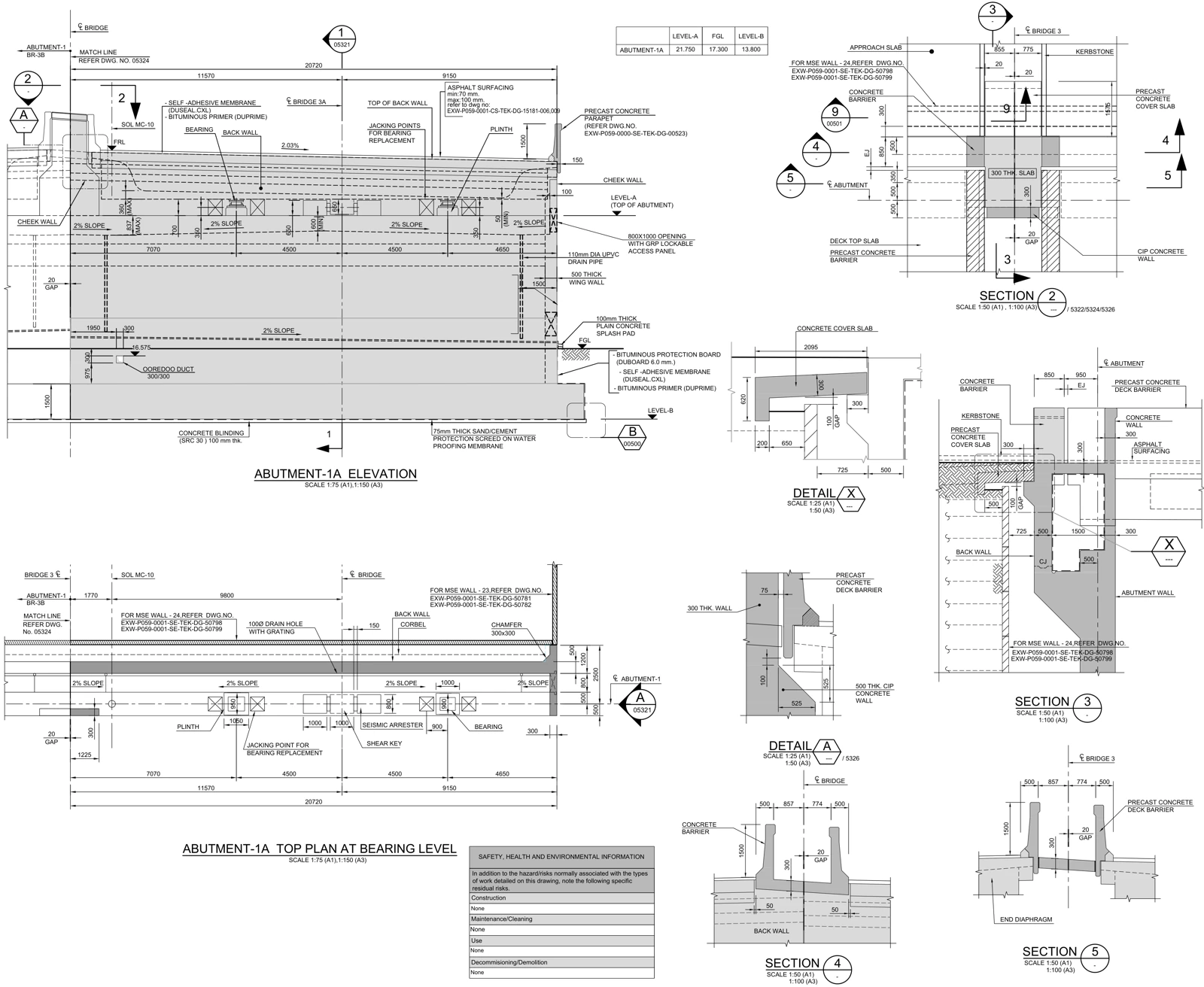

Köprü kenar ayak — kalıp planı
Kenar ayak görünüşü, mesnet kotu planı, kesitler ve yerel detayları bir arada gösteren gerçek bir çalışma örneği.
Kurucu teknik uzmanımızın geçmiş proje deneyiminden seçili çalışma. Antet ve marka alanları çıkarılmıştır; görev ve teslim kapsamını görüşmede paylaşabiliriz.01 / 062 SANİYE / OTOMATİK
ⓘ
“Temsili çalışma” etiketli görseller konsept modellerdir. Gerçek proje paftaları ayrıca işaretlenir; proje künyesi ve ekibin rolü doğrulanan bilgilerle tamamlanır.
PROJECT EXPERIENCE / SEÇİLİ ÖNİZLEMELERÖnce detayını görün.
Önce detayını görün.
Sonra kapsamını konuşalım.
Seçili gerçek pafta önizlemesini inceleyin. İlgilendiğiniz alana göre genişletilmiş referans sunumu ve ek teknik örnek talep edebilirsiniz.
GERÇEK PAFTA / ANTET ÇIKARILDI
03 / ÜRETİM YAKLAŞIMIMIZHUMAN EXPERTISE × INTELLIGENT WORKFLOWS
Teknoloji hızlandırır.
Deneyim karar verir.
Yapay zekâ ve Revit otomasyonunu uzman denetimiyle birleştiren bir üretim yaklaşımı geliştiriyoruz. Tekrar eden işler hızlanırken, teknik kararlar deneyimli ekibimizde kalır.
Her teslimde insan kontrolü.
AKSVERO / WORKFLOWUZMAN DENETİMİNDE
01⌁
Projeyi anlarız.
Girdiler, kapsam, standartlar ve teslim beklentileri.
02⊞
Dijital olarak üretiriz.
Revit modelleme, donatı detayları ve pafta hazırlığı.
03✓
Uzman gözüyle doğrularız.
Koordinasyon, tutarlılık ve uygulanabilirlik incelemesi.
04↗
Sahaya hazır teslim ederiz.
Kontrol edilmiş modeller, paftalar ve revizyon kayıtları.
INSIDE AKSVERO / ÇALIŞMA MASASIONE PROJECT. EVERY PERSPECTIVE.
Çizginin ötesinde.
İşin tam içinde.
Bir projenin nasıl okunduğunu, kararların nasıl izlendiğini ve iş birliğinin nasıl başladığını keşfedin.
AKSVERO / DRAWING → MODELKENAR AYAK / ABUTMENT–1A
20 720 mmPAFTADA ÖLÇÜLENDİRİLEN BOY
↔ Döndür · Parçaya tıkla · Yakınlaştır
01 / GERÇEK PAFTA İLE EŞLEŞTİRİLDİ

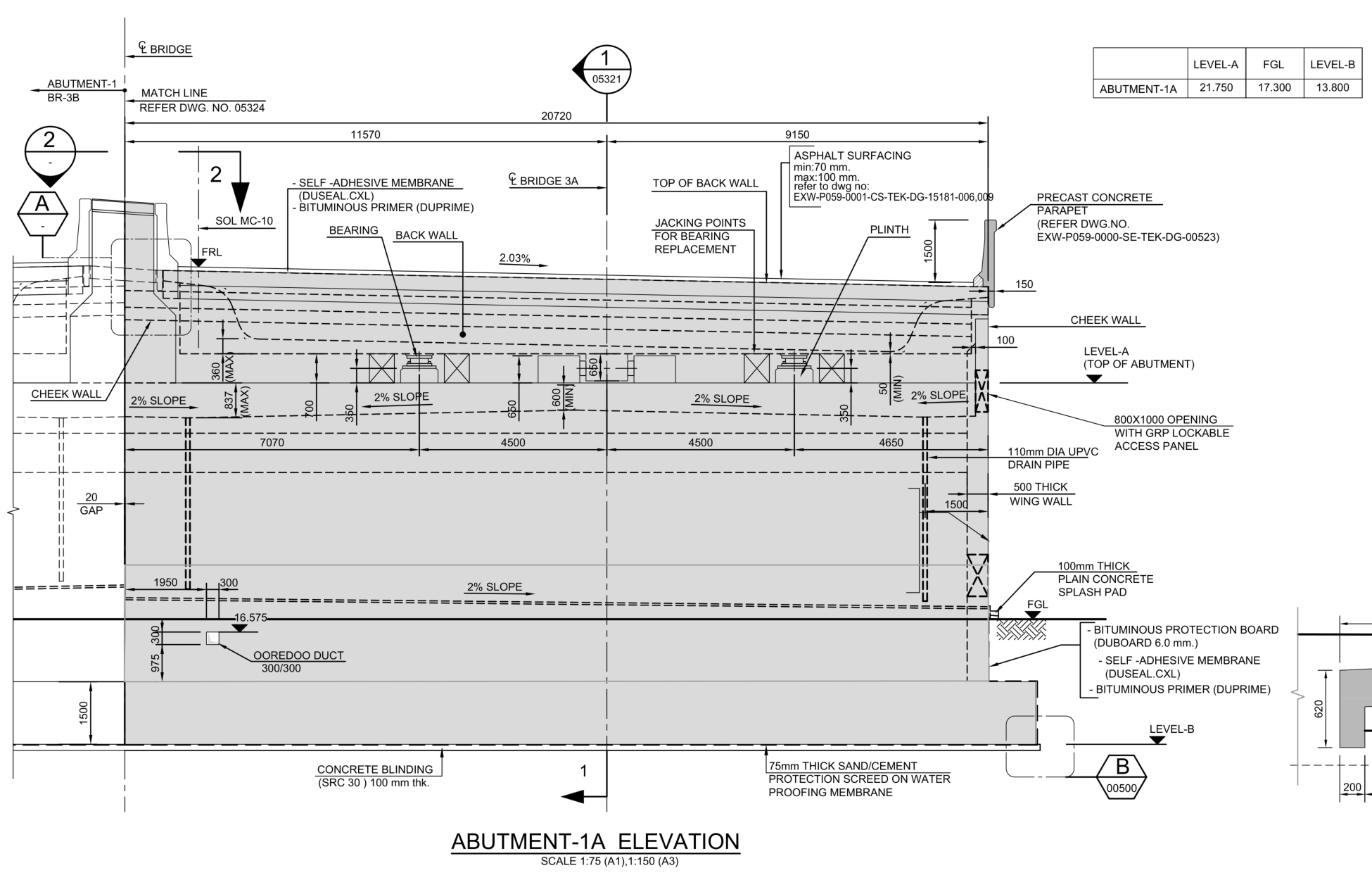

Kenar ayak gövdesi
Görünüşteki gövde, temel ve mesnet kotu ilişkisi. LEVEL A: 21.750; LEVEL B: 13.800. Kotlar paftadan okunmuştur.
Gerçek kalıp paftasından yorumlanan 3D sunum çalışması. Revit/IFC modeli değildir; görünmeyen geometri, mesnet donanımı, yüzey derzleri ve drenaj güzergâhı temsili; uzman doğrulaması bekliyor. Donatı modellenmedi.
A DAY IN THE PROJECT / ÖRNEK SENARYO
Bir revizyonun çalışma günü.
Saatler ve olaylar anlatım örneğidir; gerçek proje kaydı veya süre taahhüdü değildir.
TECHNICAL DESK / KAYNAKLI TEKNİK NOTLAR
Detayın arkasındaki teknik bilgi.
Uzman anlatımları ve gerçek proje yorumları bu masaya eklenecek. Şimdilik resmî kaynaklarla desteklenen inceleme başlıklarını keşfedin.
Pas payı nereden ölçülür?
Nominal pas payı, beton yüzeyine en yakın donatıya göre gösterilir; bu çoğu kirişte etriyedir. Değer, tasarım girdisinden alınmalıdır.
Kontrol: beton yüzeyi → dış donatı referansı → model parametresi → kesit notu.
The Concrete Centre · Detailing (Eurocode 2) ↗Ankraj ve bindirme aynı bilgi değildir.
Ankraj ve bindirme boyları koşullara bağlıdır. Tek bir çap çarpanını bütün detaylara taşımak yerine geçerli tasarım girdilerini izleyin.
İnceleme gündemi: başlangıç/bitiş noktaları, yerleşim ve verilen boyların çizimde izlenebilirliği.
The Concrete Centre · Detailing (Eurocode 2) ↗Poz, şekil ve listeyi birlikte okuyun.
Revit 2026, donatı listesine büküm detayı alanı eklemeyi destekler. Büküm görseli, liste paftaya yerleştirildiğinde görünür.
İnceleme gündemi: poz, çap, adet, şekil ve boyların model–pafta eşleşmesi.
Autodesk Revit 2026 · Rebar schedules & bending details ↗Revizyon numarası, kullanım amacı değildir.
CDE iş akışı; çalışma, paylaşım, yayımlama ve arşiv aşamalarını ayırır. Revizyon ile bilginin kullanım durumu birlikte izlenmelidir.
İnceleme gündemi: hangi sürüm, hangi amaçla, kim tarafından kontrol edilerek teslim edildi? Kodlar proje protokolünde tanımlanır.
UK BIM Framework · CDE workflow, Guidance Part C (2021) ↗EC2/UK rehberleri bağlam içindir; Türkiye veya ABD için otomatik uygunluk iddiası değildir. Geçerli standart, sürüm ve tasarım değerleri her projede ayrıca belirlenir.
DECISION RECORD / RFI—017 / ÖRNEK
Bir detayın karar geçmişi.
PROJECT INTAKE
İlk görüşmeye daha hazır gelin.
Elinizdekileri işaretleyin. Eksik bilgi listesi ve görüşme gündemi hazırlayalım.
INPUT CHECKLIST
Elinizdeki kadarla başlayabiliriz.
Bu yardımcı belge içeriğini analiz etmez; seçiminize göre görüşme gündemi oluşturur.
PROJECT ROOM / LOCAL PREVIEW
Müşteriye özel bir proje odası.
Görüşme kapsamını tek sayfada toplayın. Hazırlanan HTML dosyasını indirip paylaşabilirsiniz; bu önizleme internete yüklenmez.
FIELD NOTES / DETAYIN ANATOMİSİSMALL DETAILS. DEEP THINKING.
Her çizginin
bir gerekçesi var.
Teknik düşünme biçimimize yakından bakın. Gerçek proje notları ve uzman anlatımlarıyla büyüyecek bir detay kütüphanesi.
++EXPERIENCE / SINCE THE FIRST DETAIL35+YILLIK BİRİKİM.
HER ÇİZGİDE.STRUCTURAL KNOW-HOW → DIGITAL PRECISION
HER ÇİZGİDE.STRUCTURAL KNOW-HOW → DIGITAL PRECISION
04 / STÜDYOSahadan gelen bilgi.
Sahadan gelen bilgi.
Geleceğe bakan ekip.
ERGUN G.’nin 40 yıllık statik ve betonarme detaylandırma deneyimini, yazılım geliştirme ve dijital üretim yetkinliğiyle aynı masada buluşturuyoruz.
Köprülerden metro yapılarına, ticari yapılardan karmaşık donatı detaylarına uzanan deneyimimizle çalışıyoruz. İşin ölçeğine göre uzman ağımızla ekip kuruyor, tek bir iş paketinden kapsamlı proje teslimine kadar destek veriyoruz.
Birlikte çalışma biçimimiz ↗05 / BİRLİKTE ÇALIŞALIM
Ekibinizin gücüne
uzmanlık ekleyin.
Türkiye’de ve uluslararası projelerde; ihtiyacınıza, takviminize ve mevcut ekibinize uyum sağlayan iş birliği.
Uzman ağımızın bir parçası olun.Revit, betonarme detaylandırma ve BIM alanında birlikte üretelim.
YOUR PROJECT / SİZE ÖZEL BİR BAŞLANGIÇLET’S FIND THE RIGHT SCOPE.
Sizin projeniz.
Size uygun iş birliği.
Örneklerden birini seçin veya kendi projenizi ve ihtiyacınızı anlatın. İş birliğini birlikte şekillendirelim.
YOUR PROJECT / OUR APPROACHÖneri niteliğindedir. Fiyat ve takvim, girdiler incelendikten sonra belirlenir.
LET’S TALK / TEKNİK ÇALIŞMA SEANSIBir detay getirin.
Bir detay getirin.
Birlikte bakalım.
Tek bir birleşim, pafta veya koordinasyon sorusu üzerinden çalışma yaklaşımımızı tanıyın. Önce görüşme gündemini birlikte netleştirelim.
AKSVERO / TEKNİK KÜTÜPHANE
Deneyimi okuyun.
Yöntemi inceleyin.
Poz kontrolünden revizyon takibine; kaynaklı teknik yazılar, kontrol tabloları ve gerçek paftalar.
DONATI / METRAJ KONTROLÜ
Teknik kütüphaneyi keşfet ↗Donatı metraj kontrolü: poz, çap, adet ve boy nasıl doğrulanır?
Metraj kontrolü, tablodaki toplamı yeniden toplamakla bitmez. Her pozun hangi elemanda, hangi katmanda ve hangi dağıtım bölgesinde bulunduğunu kanıtlamak gerekir.
Yazıyı oku ↗REVIT / ÜRETİM KALİTESİRevit donatı modeli nasıl teslim edilir? Model, pafta ve liste kontrolü
Ekranda doğru görünen bir donatı kafesi, teslim paketinin doğru olduğu anlamına gelmez. Model nesnesi, etiket, kesit ve poz listesi aynı bilgiyi taşımalıdır.
Yazıyı oku ↗KÖPRÜ / DETAY OKUMAKöprü kenar ayak kalıp planı: mesnet, kriko ve bakım erişimi
Bir mesnetin plana sığması, bakım sırasında çıkarılabileceğini göstermez. Kenar ayak incelemesi geometriyi, ekipman erişimini ve bağlı belgeleri birlikte ele almalıdır.
Yazıyı oku ↗BİR SONRAKİ PROJENİZ İÇİN
İyi bir yapı,
doğru detayla başlar.
Bir çizim, bir model ya da henüz bir fikir. Buradan başlayabiliriz.
